লাইভ টুলিং সহ ছোট CNC লেদ
লাইভ টুলিং সহ TCK50A ছোট সিএনসি লেদ
সিএনসি লেদ ব্যবহার
লাইভ টুলিং সহ ছোট সিএনসি লেদ মেশিনটি সমস্ত ধরণের ছোট এবং মাঝারি আকারের শ্যাফ্ট এবং প্লেট ওয়ার্ক পিস প্রক্রিয়া করার জন্য উপযুক্ত, এবং এটি বিভিন্ন থ্রেড, বৃত্তচাপ, বৃত্তাকার শঙ্কু, ঘূর্ণিত বডির ভিতরে এবং বাইরের পৃষ্ঠকে ঘুরিয়ে দিতে পারে। এই মেশিনটি স্যানিটারি, ভালভ, বৈদ্যুতিক যন্ত্র, যন্ত্র, অটোমোবাইল, মোটরসাইকেল, বিয়ারিং ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
প্রধান বৈশিষ্ট্য
- লাইভ টুলিং উচ্চ নির্ভুলতা তাইওয়ান রৈখিক উপায় সঙ্গে ছোট cnc লেদ
- উচ্চ গতির টাকু ইউনিট
- উচ্চ দৃঢ়তা ঢালাই লোহা
- ইন্টিগ্রেটেড স্বয়ংক্রিয় তৈলাক্তকরণ
- এক-পিস কাস্টিং তির্যক বিছানা সিএনসি লেদ
- লাইভ টুলিং সহ ছোট সিএনসি লেদ দৃঢ় অনমনীয়তা, উচ্চ নির্ভুলতা এবং ভাল স্থায়িত্ব সহ 45 ডিগ্রি পুরো ঝোঁকযুক্ত বিছানা কাঠামো গ্রহণ করে
- মেশিনিং নির্ভুলতার জন্য সঠিক সূচী সহ অত্যন্ত অনমনীয় বুরুজ
- অত্যন্ত অনমনীয়, উচ্চ নির্ভুলতা টাকু নকশা সহজ এবং শক্তিশালী ভারী দায়িত্ব কাটিয়া জন্য অনুমতি দেয়
- উচ্চ মানের ড্রাইভ উপাদানগুলি সর্বোচ্চ মানের গতিশীল বৈশিষ্ট্য অর্জন করে
মেশিনের বিবরণ
01 হাইড্রোলিক চক
ওয়েজ-আকৃতির মাধ্যমে-হোল চক, হাইড্রোলিক চাপে দ্রুত ক্ল্যাম্পিং এবং ঢিলা করার কাজ, দ্রুত ক্ল্যাম্পিং গতি, উচ্চ নির্ভুলতা

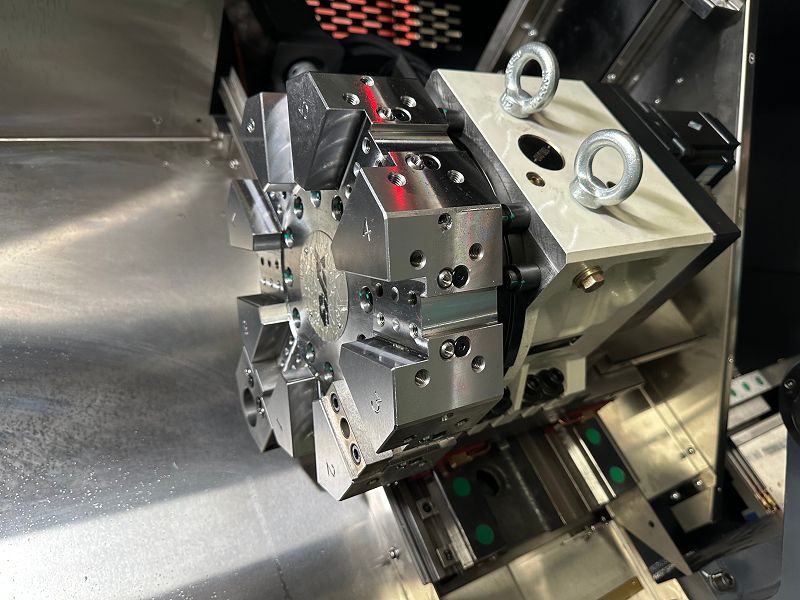

02 পাওয়ার টারেট
সার্ভো মোটর-চালিত টারেট দ্বিমুখী দ্রুত টুল নির্বাচন, উচ্চ-নির্ভুল ট্রিপল এন্ড গিয়ার লকিং ব্যবহার করে, পাওয়ার টুল হোল্ডারের মাধ্যমে সামগ্রিকভাবে টার্নিং, মিলিং এবং ড্রিলিং মেশিনিং উপলব্ধি করতে, পাওয়ার টুল হোল্ডারের মাধ্যমে অক্ষীয় রেডিয়াল অ্যাঙ্গেল মেশিনিং করা যেতে পারে।
03হাই-স্পিড স্পিন্ডল ইউনিট
উচ্চ স্পিন্ডেল নির্ভুলতা, কম শব্দ এবং শক্তিশালী অনমনীয়তা নিশ্চিত করতে নির্ভুলতা সমাবেশ এবং গতিশীল ভারসাম্য পরীক্ষা সহ উচ্চ নির্ভুলতা স্পিন্ডেল বিয়ারিং সেট এবং স্পিন্ডেল গ্রহণ করা।
04 উচ্চ নির্ভুলতা তাইওয়ান রৈখিক গাইড
স্ক্রু এবং বাদাম ধ্রুবক তাপমাত্রা কর্মশালায় প্রক্রিয়া করা হয়, নাকাল, সমাবেশ এবং মান নিয়ন্ত্রণ, তার উচ্চ নির্ভুলতা স্থায়িত্ব নিশ্চিত করতে পারে, রৈখিক রেল ঘর্ষণ সহগ ব্যবহার ছোট, দ্রুত চলমান গতি, উচ্চ নির্ভুলতা।

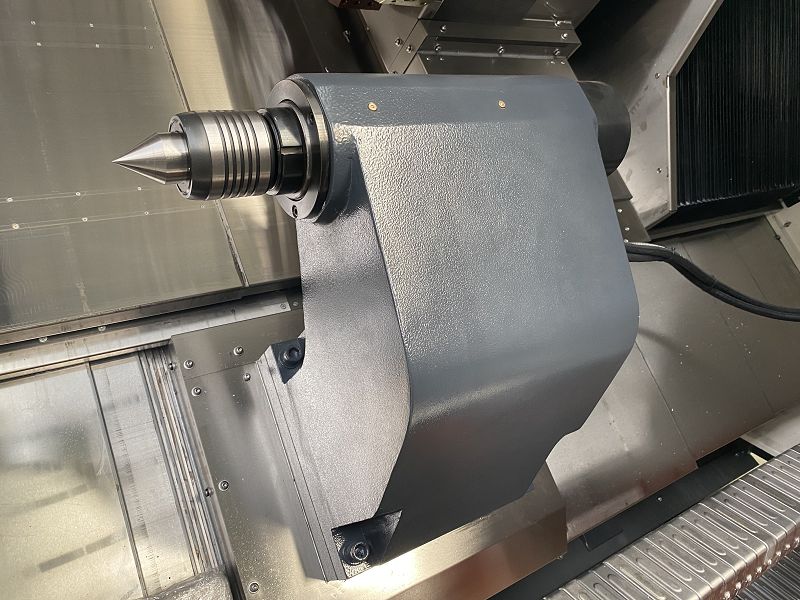

05 হাইড্রোলিক টেইল স্টক:
হাইড্রোলিক টেইল স্টক ম্যানুয়াল (বা হাইড্রোলিক) সমন্বয়, ম্যানুয়াল (বা হাইড্রোলিক) লকিং এবং ওয়ার্ক পিস টপিং হাইড্রোলিক পিস্টন দ্বারা প্রক্রিয়া করা হয়।
06 মেশিন তৈলাক্তকরণ:
RBCLB-3ZK টাইপ ভলিউম্যাট্রিক তৈলাক্তকরণ পাম্প, স্বয়ংক্রিয় তৈলাক্তকরণ, প্রধানত ডোভেটেল পৃষ্ঠে বেড গাইড এবং ড্র্যাগ প্লেট, তৈলাক্ত পৃষ্ঠের নিরবচ্ছিন্ন তেল সরবরাহের মধ্যে বল স্ক্রু এবং বাদাম।
স্পেসিফিকেশন
|
মডেল |
TCK50A |
|
সর্বোচ্চ বিছানার উপর দোল (মিমি) |
560 |
|
সর্বোচ্চ ক্রস স্লাইডের উপর সুইং (মিমি) |
300 |
|
সর্বোচ্চ প্রক্রিয়াকরণ দৈর্ঘ্য (মিমি) |
500/800/1250 |
|
স্পিন্ডেল ইউনিট (মিমি) |
200/230(800/1250) |
|
টাকু নাক |
A2-6/8(800/1250) |
|
স্পিন্ডেল মোটর (কিলোওয়াট) |
11/15(800/1250) |
|
সর্বোচ্চ টাকু গতি (আরপিএম) |
3000 |
|
স্পিন্ডেল বোর (মিমি) |
66/86(800/1250) |
|
বার ক্ষমতা (মিমি) |
55/75(800/1250) |
|
X/Z অক্ষ স্ক্রু স্পেসিফিকেশন |
3210/4010 |
|
X-অক্ষ স্ট্রোক সীমা (মিমি) |
240 |
|
Z-অক্ষ স্ট্রোক সীমা (মিমি) |
540/860/1300 |
|
X-অক্ষ মোটর টর্ক (Nm) |
10/15(800/1250) |
|
Z-অক্ষ মোটর টর্ক (Nm) |
10/15(800/1250) |
|
X/Z অক্ষের পুনরাবৃত্তিযোগ্যতা (মিমি) |
+/- 0.003 |
|
টুল বুরুজ |
Y অক্ষ সহ 12 স্টেশন পাওয়ার টারেট |
|
Y অক্ষ ভ্রমণ (মিমি) |
-50-+50মিমি |
|
বুরুজ কেন্দ্র উচ্চ মাত্রা (মিমি) |
100 |
|
হাইড্রোলিক কুইল ডায়া। (মিমি) |
70 |
|
হাইড্রোলিক কুইল ট্রাভার্স (মিমি) |
80 |
|
হাইড্রোলিক কুইল টেপার |
MT-5 |
|
হাইড্রোলিক টেলস্টক ভ্রমণ (মিমি) |
450 |
|
মেশিনের মাত্রা (মিমি) |
2700/3300/3750*2000*2000 |
|
ওজন (কেজি) |
3600/4500/5200 |
