সিএনসি টার্নিং এবং মিলিং সেন্টার



ANSI B11.8-2021 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ

ওয়ার্কহোল্ডিং প্রয়োজনীয়তা
প্রেসার প্লেট, স্ক্রু বা ডেডিকেটেড ফিক্সচার ব্যবহার করে ওয়ার্কপিস অবশ্যই সুরক্ষিত করতে হবে।রেঞ্চে পাইপ এক্সটেনশন নিষিদ্ধ করুনস্লিপেজ ইনজুরি প্রতিরোধ করতে।

টুল সিকিউরিটি প্রোটোকল
টাকু এনগেজমেন্টের আগে টুলগুলিকে শক্তভাবে আটকানো হবে। অসুরক্ষিত সরঞ্জাম দিয়ে অপারেশন কঠোরভাবে নিষিদ্ধ.

পূর্ব-অপারেশনাল যাচাইকরণ
ট্রান্সমিশন সিস্টেমের কার্যকারিতা যাচাই করুন এবং মেশিন করার আগে ইনস্টল করা ওয়ার্কহোল্ডিং ব্লকগুলির সাথে একটি ট্রায়াল রান পরিচালনা করুন।

মিলিং প্রক্রিয়া নিয়ন্ত্রণ
পরামিতিগুলি অপ্টিমাইজ করার আগে সমস্ত কাটিং অপারেশন - বিশেষ করে রাফ মিলিং - কম ফিড হারে শুরু করুন৷

অক্ষ আন্দোলনের পদ্ধতি
টেবিল বা টুল হোল্ডারগুলিকে পুনঃস্থাপন করার আগে সর্বদা অক্ষের লকিং স্ক্রুগুলি আলগা করুন।

টুল হ্যান্ডলিং নিরাপত্তা
টুকরো ইজেকশন ইনজুরি প্রতিরোধ করতে টুল ইনস্টলেশন/অপসারণের জন্য তামা বা নন-স্পার্কিং ম্যালেট ব্যবহার করুন।

সক্রিয় কাটা নিষেধাজ্ঞা
মেশিনিং অপারেশন চলাকালীন:

টাকু গতি সামঞ্জস্য করবেন না

টুল সেটআপ পরিবর্তন করবেন না

ওয়ার্কপিস স্পর্শ করবেন না

পরিমাপ সঞ্চালন করবেন না





এই সিস্টেমগুলি প্রচলিত মিলিং প্ল্যাটফর্মগুলির সাথে ডিজিটাল নিয়ন্ত্রণগুলিকে একীভূত করে, G-কোড এক্সিকিউশনের মাধ্যমে প্রোগ্রামেবল মাল্টি-অক্ষ মেশিনিং সক্ষম করে৷

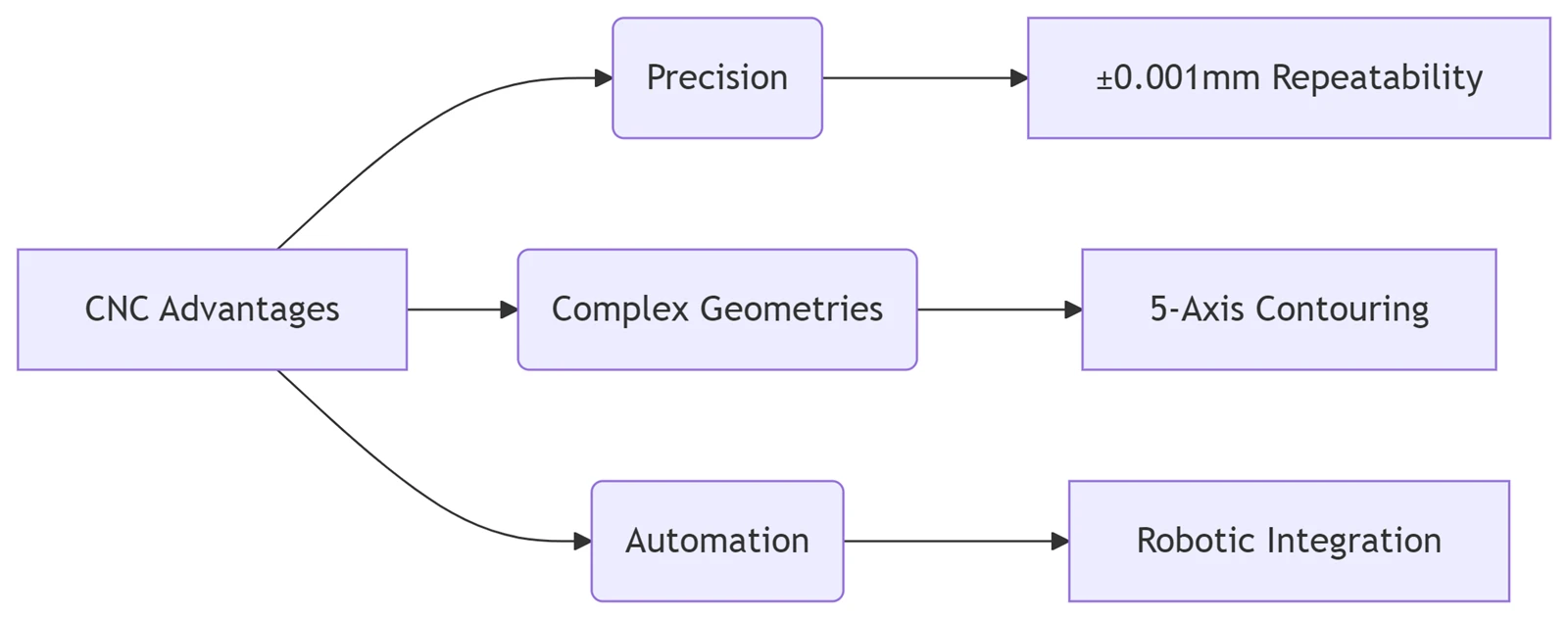

প্রচলিত মিলিংয়ের চেয়ে প্রযুক্তিগত সুবিধা

উন্নত প্রক্রিয়া নমনীয়তা
ম্যানুয়াল ক্ষমতার বাইরে জটিল কনট্যুর এবং টাইট-সহনশীলতা উপাদান (যেমন, ইনজেকশন মোল্ড, মহাকাশ হাউজিং) মেশিনে সক্ষম।

উন্নত জ্যামিতিক ক্ষমতা
গাণিতিকভাবে সংজ্ঞায়িত জটিল-বক্ররেখা প্রোফাইল এবং 3D টপোলজিক্যাল সারফেস ম্যানুয়াল সরঞ্জামে অপ্রাপ্য প্রক্রিয়া করে।

একক-সেটআপ মাল্টি-অপারেশন
একটি ফিক্সচারিং সাইকেলে টার্নিং, মিলিং, ড্রিলিং এবং বোরিং সম্পূর্ণ করে (85% কমিয়ে দেয়)।

যথার্থ কর্মক্ষমতা মেট্রিক্স

স্ট্যান্ডার্ড পজিশনিং রেজোলিউশন: 0.001 মিমি

উচ্চ-নির্ভুলতা সিস্টেম: 0.1μm এর কম বা সমান

মানুষের পরিমাপ ত্রুটি দূর করে

  CpK >1.67 প্রক্রিয়া ক্ষমতা

অটোমেশন দক্ষতা

স্বয়ংক্রিয় চক্রের মাধ্যমে অপারেটর ক্লান্তি হ্রাস করে

ইন্টিগ্রেটেড CIM সিস্টেমের সাহায্যে আলো-আউট ম্যানুফ্যাকচারিং সক্ষম করে৷

উত্পাদনশীলতা অপ্টিমাইজেশান

ন্যূনতম বিশেষ ফিক্সচারিং প্রয়োজন

সঞ্চিত প্রোগ্রামের মাধ্যমে 15 মিনিটের মধ্যে পরিবর্তন

মিলিং (ISO 3002), বিরক্তিকর (ISO 10889), এবং ড্রিলিং ফাংশনগুলিকে একত্রিত করে

স্টেপলেস স্পিন্ডল/ফিড কন্ট্রোল কাটিংয়ের পরামিতিগুলিকে অপ্টিমাইজ করে



কাটিং টুল স্পেসিফিকেশন

সম্পত্তি	প্রয়োজনীয়তা	টেস্টিং স্ট্যান্ডার্ড
প্রভাব প্রতিরোধ	>15 J/cm²	ISO 148-1:2016
ফ্র্যাকচার টাফনেস	KIC 12 MPa√m এর চেয়ে বড় বা সমান	ASTM E399
প্রতিরোধ পরিধান	HRC 62 এর চেয়ে বড় বা সমান	ISO 6508-1:2016
লাল কঠোরতা*	600 ডিগ্রী @ 58 HRC সর্বনিম্ন	ISO 4885 (ড্রাই মেশিনিং)



প্রযুক্তিগত সম্মতি নোট

নিরাপত্তা প্রোটোকল: OSHA 1910.212 মেশিন গার্ডিং প্রয়োজনীয়তার সাথে সারিবদ্ধ করুন

নির্ভুলতা মান: ISO 10791-7 পরীক্ষার নিয়ম অনুযায়ী প্রত্যয়িত

টুলিং স্পেসিফিকেশন: ISO 13399 ডিজিটাল টুল ডেটা স্ট্যান্ডার্ড অনুযায়ী বৈধ

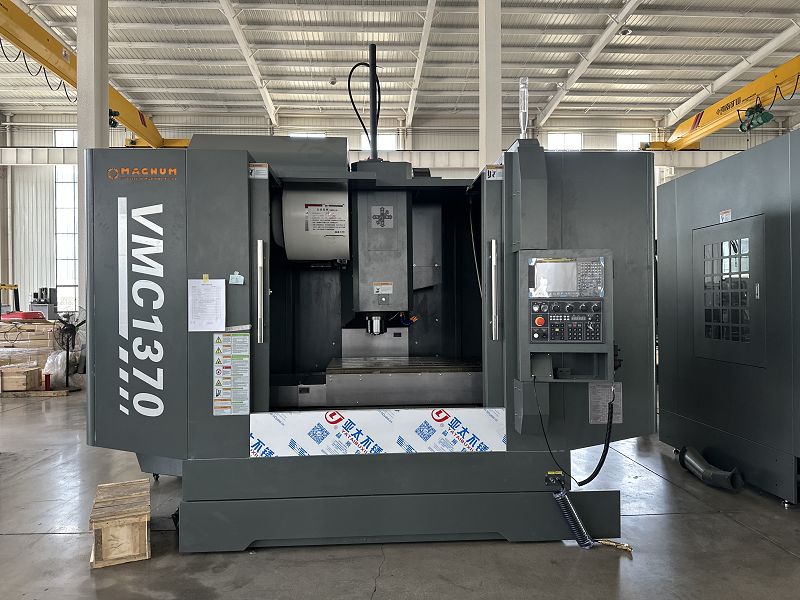

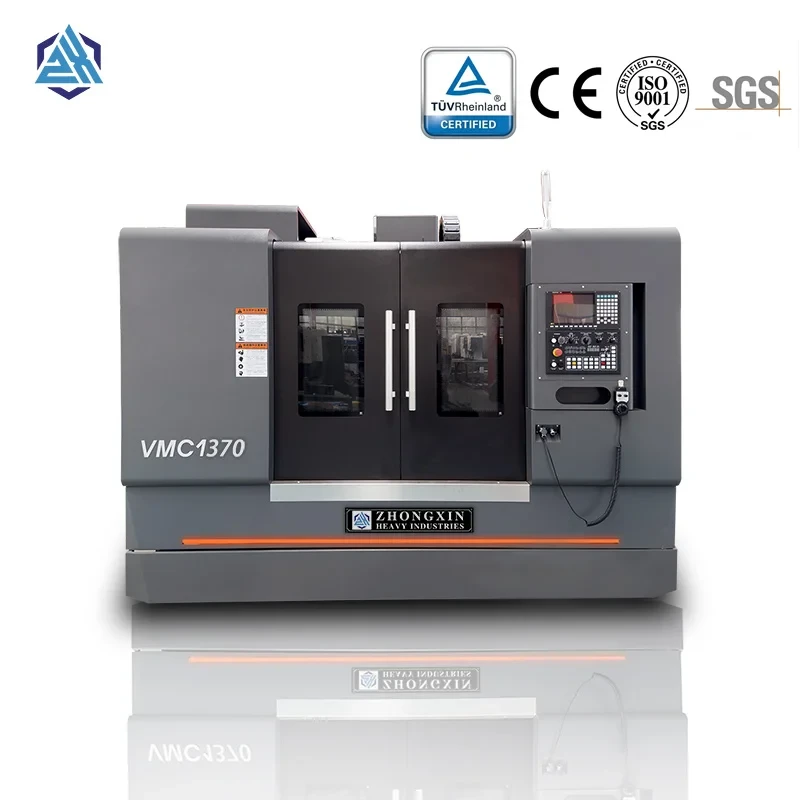

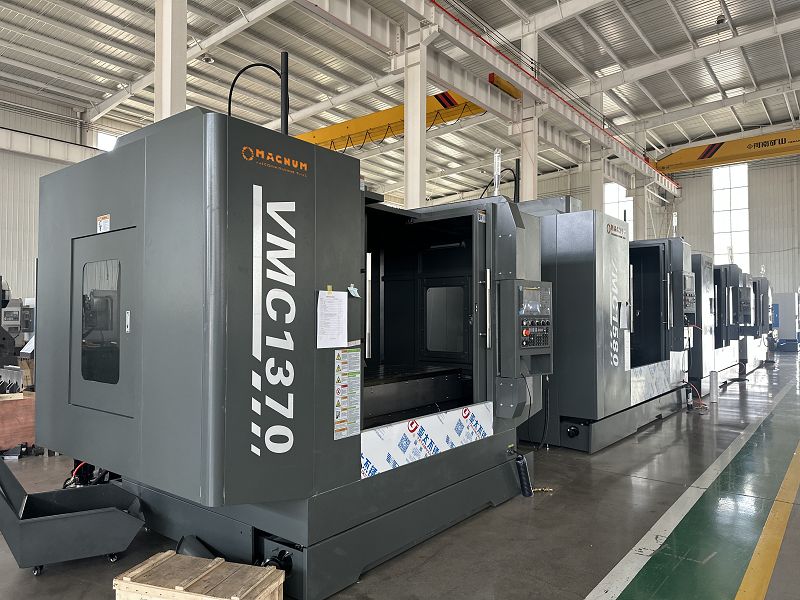

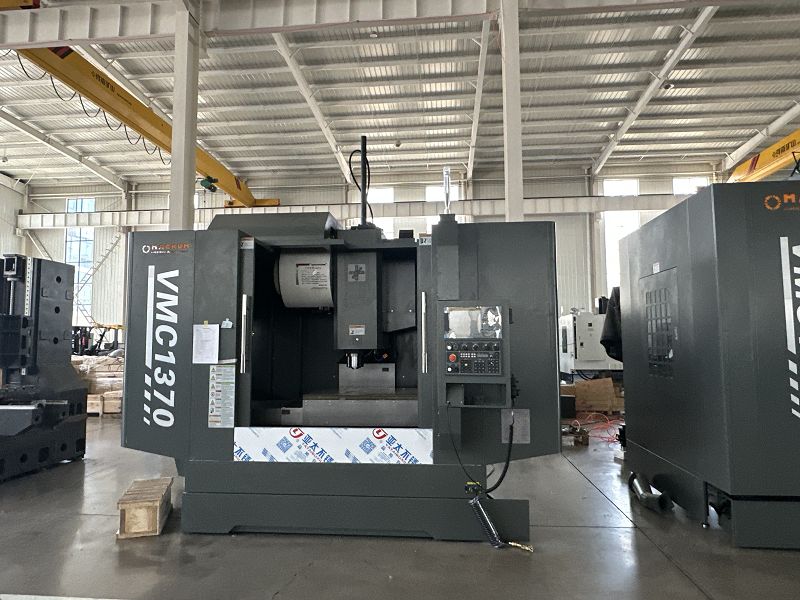

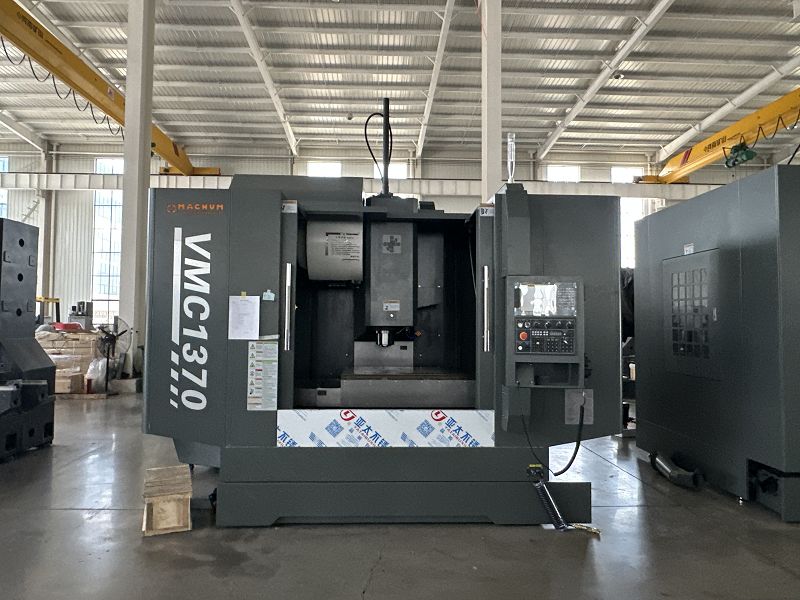

স্পেসিফিকেশন		VMC1160	VMC1370	VMC1580
টেবিলের আকার	মিমি	1200x600	1500×700	1700×800
সর্বোচ্চ লোড ক্ষমতা	কেজি	1000	900	1500
X/Y/Z অক্ষ ভ্রমণ	মিমি	1100×600×600	1300×700×700	1500×800×700
টাকু কেন্দ্র এবং কলামের মধ্যে দূরত্ব	মিমি	650	752	871
টাকু শেষ টেক্কা এবং worktable পৃষ্ঠের মধ্যে দূরত্ব	মিমি	120-720	150-850	150-900
X/Y/Z সর্বোচ্চ ফিড গতি	মিমি/মিনিট	10000	8000	10000
X/Y/Z সর্বোচ্চ। দ্রুত গতিপথ	মি/মিনিট	32/32/30	20/20/15	20/20/16
টাকু গতি	r/মিনিট	8000	8000	6000
টাকু টেপার	প্রকার	BT40	BT40	BT50
টাকু মোটর শক্তি	কিলোওয়াট	11/15	11/15	15/18
X/Y/Z অক্ষ সার্ভো মোটর শক্তি	কিলোওয়াট	4/4/5	4/4/5	4.5/4.5/4.5
টি স্লট	মিমি	5-18×100	5-18×145	5-22×145
অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন	মিমি	±0.005	±0.005	±0.005
টুল ক্ষমতা		24T	24T	24T
সর্বোচ্চ টুল ওজন	কেজি	8	8	15
সর্বোচ্চ টুল দৈর্ঘ্য	মিমি	300	300	300
বৈদ্যুতিক ক্ষমতা	কেভিএ	18	22	30
মেশিনের মাত্রা (LxWxH)	মিমি	3100×2490×2380	3600×3000×2700	4260×3545×3200
নেট.ওজন	কেজি	7000	11000	12000
