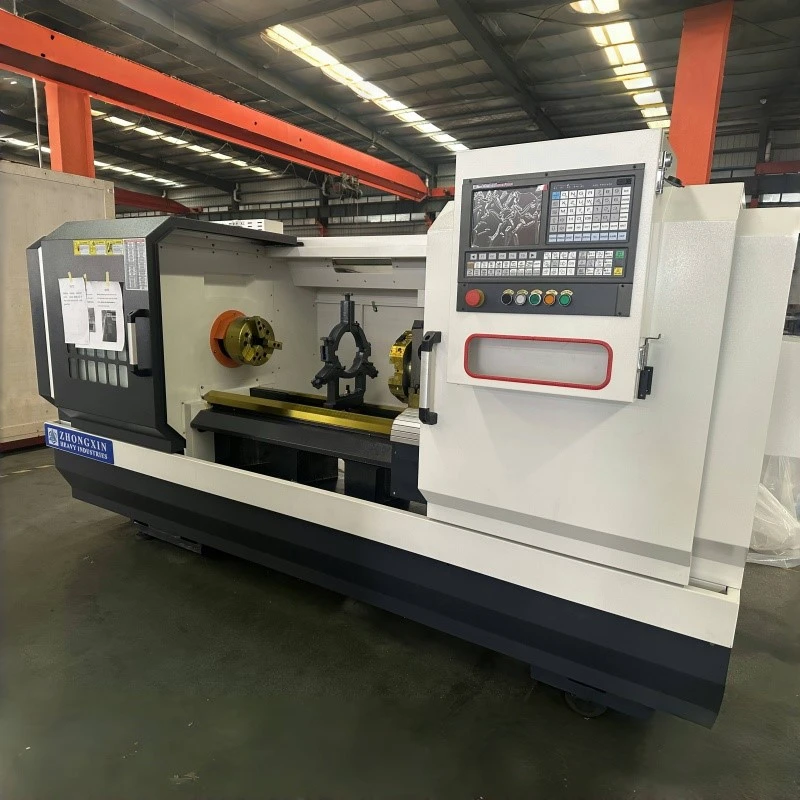

Ck6150 CNC লেদ



CK6150 CNC লেদ ইন্টিগ্রাল আর্চ এবং ব্রিজ টাইপ বডি, এক-পিস মোল্ডিং স্ট্রাকচার স্থিতিশীল এবং অনমনীয়, ম্যানুয়াল টেইল স্টক এবং 250টি ম্যানুয়াল চক দিয়ে সজ্জিত স্ট্যান্ডার্ড, এছাড়াও 10-ইঞ্চি ফাঁপা হাইড্রোলিক চক এবং হাইড্রোলিক টেইল স্টক দিয়ে সজ্জিত করা যেতে পারে, ইলেকট্রিক টোল-হোল্ডিং টুলস-এর সাথে সজ্জিত গিয়ার ট্রান্সমিশন, দ্রুত ঘূর্ণন, উচ্চ নির্ভুলতা এবং দীর্ঘ পরিষেবা জীবন, এছাড়াও 6-স্টেশন বা 8-স্টেশন বৈদ্যুতিক টুল হোল্ডার, GSK980TC3 সিস্টেমের সাথে সজ্জিত স্ট্যান্ডার্ড, স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন, 7.5 কিলোওয়াট স্পিন্ডল মোটর মসৃণভাবে এবং উচ্চ নির্ভুলতা, উচ্চ লোড ক্ষমতা এবং টেকসই সহ সজ্জিত করা যেতে পারে। 7.5 কিলোওয়াট স্পিন্ডেল মোটরটি মসৃণভাবে চলে এবং উচ্চ নির্ভুলতার সাথে, সর্বোচ্চ স্পিন্ডেল গতি 1800 আরপিএম, উচ্চ লোড ক্ষমতা এবং টেকসই, এটি মেশিনিংয়ের জন্য প্রথম পছন্দ।









অনেক যান্ত্রিক সরঞ্জাম উচ্চ তাপমাত্রার কারণে বিভিন্ন সমস্যায় ভুগতে পারে, যা অপারেটিং অবস্থাকে প্রভাবিত করতে পারে। হার্ড-ট্র্যাক সিএনসি লেথের অপারেটিং অবস্থার সাথে তাপমাত্রা ঘনিষ্ঠভাবে সম্পর্কিত। বিশেষভাবে নিম্নরূপ: একদিকে, যান্ত্রিক উপাদানগুলির অস্বাভাবিক ক্ষতি, পাইপ ব্লকেজ এবং অন্যান্য সাধারণ ধরণের ব্যর্থতা সংশ্লিষ্ট উপাদানগুলির তাপমাত্রা বৃদ্ধিকে গঠন করবে। অতএব, ওভারফ্লো একটি চরিত্রগত পরামিতি যা যান্ত্রিক ব্যর্থতাকে চিহ্নিত করে। অন্যদিকে, যান্ত্রিক অংশগুলির কাজ তাপমাত্রার সাথে ঘনিষ্ঠভাবে সম্পর্কিত। অত্যধিক তাপমাত্রা অংশগুলির কার্যকারিতা হ্রাসের দিকে পরিচালিত করবে এবং এমনকি অংশ বার্নআউট তৈরি করবে। অতএব, তাপমাত্রাও একটি গুরুত্বপূর্ণ কারণ যা CNC তির্যক বিছানা লেদ ব্যর্থতার কারণ।



হার্ড রেল সিএনসি লেথের পরিবেষ্টিত তাপমাত্রা 30 ডিগ্রির কম হওয়া উচিত এবং আপেক্ষিক তাপমাত্রা 80% এর কম হওয়া উচিত। সাধারণভাবে বলতে গেলে, সিএনসি ইলেকট্রনিক কন্ট্রোল বক্সের ভিতরে একটি নিষ্কাশন ফ্যান বা কুলিং ফ্যান রয়েছে তা নিশ্চিত করার জন্য যে ইলেকট্রনিক উপাদান, বিশেষ করে কেন্দ্রীয় প্রসেসরের কাজের তাপমাত্রা স্থিতিশীল বা তাপমাত্রার পার্থক্য খুব কম। অত্যধিক তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ ব্যবস্থার উপাদানগুলির জীবনকে হ্রাস করতে পারে এবং সমস্যার সংখ্যা বাড়াতে পারে। তাপমাত্রা এবং আর্দ্রতা বাড়ার সাথে সাথে আরও ধুলো ইন্টিগ্রেটেড সার্কিট বোর্ডে লেগে থাকতে পারে এবং শর্ট সার্কিট হতে পারে। বিদ্যুতের প্রয়োজনীয়তা সার্বজনীন, এবং মেশিনের দোকানে CNC তির্যক লেদ ইনস্টলেশনে শুধুমাত্র পরিবেষ্টিত তাপমাত্রা এবং খারাপ ব্যবহারের অবস্থার মধ্যেই ব্যাপক বৈচিত্র্য থাকে না, কিন্তু ইলেক্ট্রোমেকানিকাল সরঞ্জামের বিস্তৃত বৈচিত্র্যও থাকে, যার ফলে পাওয়ার গ্রিডে উচ্চ কম্পন হয়। অতএব, CNC লেদ ডিভাইসের পাওয়ার সাপ্লাই ভোল্টেজের উপর কঠোর নিয়ন্ত্রণ রয়েছে। পাওয়ার সাপ্লাই ভোল্টেজের ওঠানামা অবশ্যই অনুমোদিত সীমার মধ্যে এবং তুলনামূলকভাবে স্থিতিশীল হতে হবে, অন্যথায় এটি CNC সিস্টেমের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করবে।



একটি অত্যন্ত সক্রিয় এবং বুদ্ধিমান মেশিন টুল হিসাবে, হার্ড-ট্র্যাক সিএনসি লেদকে উচ্চ কম্পন সহ অপারেটিং পরিবেশ এবং এর কম্পনকে প্রভাবিত করে এমন যান্ত্রিক সরঞ্জাম থেকে দূরে রাখা উচিত। প্রয়োজনে, CNC তির্যক লেদ প্রয়োগের জন্য একটি ভাল অপারেশন সাইট তৈরি করতে অপারেশন সাইটে কম্পন-বিরোধী ব্যবস্থা নেওয়া উচিত। উচ্চ কম্পন সহ সরঞ্জামগুলি থেকে দূরে রাখুন (যেমন পাঞ্চ প্রেস, ফোরজিং সরঞ্জাম ইত্যাদি)। কম্পন-বিরোধী পরিমাপ (যেমন-কম্পনের খাঁজ, ইত্যাদি) ব্যবহার করার জন্য উচ্চ-নির্ভুল লেদগুলিও নির্বাচন করা উচিত। অন্যথায়, এটি সরাসরি মেশিনের সঠিকতা এবং লেথের স্থায়িত্বকে প্রভাবিত করবে, দুর্বল যোগাযোগ এবং ইলেকট্রনিক উপাদানগুলির ব্যর্থতা তৈরি করবে এবং CNC তির্যক বিছানার নির্ভরযোগ্যতাকে প্রভাবিত করবে।



কঠোর এবং নিখুঁত অপারেটিং পদ্ধতি হল হার্ড-ট্র্যাক CNC লেদগুলির নিরাপদ অপারেশন নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ। অপারেটরকে অপারেটিং পদ্ধতির সাথে কঠোরভাবে কাজ করা উচিত। যখন মেশিন টুলের ত্রুটি দেখা দেয়, তখন অপারেটরকে ঘটনাস্থলে থাকা উচিত এবং ত্রুটির কারণ বিশ্লেষণ এবং নির্ণয় করার জন্য, সময়মতো সমস্যা সমাধান এবং ডাউনটাইম কমানোর জন্য রক্ষণাবেক্ষণ কর্মীদের কাছে ত্রুটির আগে এবং পরে পরিস্থিতিটি সত্যতার সাথে ব্যাখ্যা করা উচিত।





ক্ষমতা

Max.workpiece সুইং ব্যাস	500 মিমি
সর্বোচ্চ বাঁক ব্যাস	500 মিমি
সর্বোচ্চ বাঁক দৈর্ঘ্য	850-1350-1850 মিমি
চাকের আকার	250 মিমি



অক্ষ ভ্রমণ

এক্স অক্ষ ভ্রমণ	280 মিমি
Z অক্ষ ভ্রমণ	1000-1500-2000 মিমি
দ্রুত ফিড (X)	6000 মিমি/মিনিট
দ্রুত ফিড (Z)	8000 মিমি/মিনিট



টাকু

টাকু গতি	1800r/মিনিট	800r/মিনিট
টাকু গতি পরিসীমা	স্টেপলেস
টাকু নাক	A2-8	opention A2-11
বার ক্যাপাসিটি	82 মিমি	খোলা 130 মিমি
ড্র টিউব মাধ্যমে গর্ত	65 মিমি	খোলা



বুরুজ

বুরুজ প্রকার	বৈদ্যুতিক টুল ধারক
টুল স্টেশনের সংখ্যা	4 স্টেশন
টুলের আকার (বর্গাকার শ্যাঙ্ক)	25 মিমি



মেশিন টুল নির্ভুলতা

অবস্থানের যথার্থতা	X-অক্ষ	0.01 মিমি
	Z-অক্ষ	0.015mm/0.02mm/0.025mm
পুনরাবৃত্তিযোগ্যতা	X-অক্ষ	0.009 মিমি
	Z-অক্ষ	0.01mm/0.012mm/0.015mm/



বিছানা গঠন এবং সংক্রমণ

গাইডওয়ে প্রকার	হার্ড ট্র্যাক
এক্স অক্ষ রেল প্রস্থ	210 মিমি
Z অক্ষ রেলের প্রস্থ	400 মিমি
এক্স অক্ষ বল স্ক্রু	2506
জেড অক্ষ বল স্ক্রু	4008-5010-5010



লেজ স্টক

লেজ স্টক	ম্যানুয়াল tailstock
হাতা ব্যাস	75 মিমি
হাতা ভ্রমণ	150 মিমি
হাতা টেপার	MT5#
লেজ আসন আন্দোলন ফর্ম	ম্যানুয়াল



NC ইউনিট

NC ইউনিট	GSK980TC3
এক্স অক্ষ মোটর টর্ক	5NM/7.5NM
জেড অক্ষ মোটর টর্ক	7.5NM/10NM/15NM
টাকু মোটর শক্তি	৭.৫ কিলোওয়াট



অন্যান্য

তৈলাক্তকরণ পাম্প	2ZK(2L)
কুলিং পাম্প	150W/250W
মেশিন ভোল্টেজ	380V/50HZ
পাওয়ার সাপ্লাই	11KVA/12KVA/15KVA
মেশিন সামগ্রিক মাত্রা	2650/3250/3750*1700*1820 মিমি
মেশিনের ওজন	2700/3100/3500 কেজি



NC ইউনিট	জিএসকে
বল স্ক্রু	QS/QJ
স্ক্রু রড ভারবহন	সিনহা
ম্যানুয়াল চক	সদর দপ্তর
বৈদ্যুতিক ছুরি ধারক	wengcang
টাকু	পিএলটি
তৈলাক্তকরণ পাম্প	হেজিন
কুলিং পাম্প	OURUIS
কম ভোল্টেজ যন্ত্রপাতি	চিন্ট





সিএনসি সিস্টেম

FANUC

সিমেনস 808 ডি

SYNTEC

HNC

কেএনডি

6/8 বৈদ্যুতিক ছুরি ধারক

হাইড্রোলিক চক

স্বয়ংক্রিয় দরজা

অটো দরজা জন্য নিরাপত্তা ডিভাইস

তেল-জল বিভাজক

ব্লোয়িং ডিভাইস

জলের বন্দুক
